Quantum Q24C 18″ Radar bezprzewodowy z kablem zasilania 10 m
Radary zamknięte Quantum to nowa generacja morskich radarów zaopatrzona w Wi-Fi i technologię kompresji impulsów CHIRP. Radary te potrafią łączyć się bezprzewodowo ze wskaźnikami wielofunkcyjnymi firmy Raymarine z interfejsem LightHouse II oraz są gotowe do pracy zaraz po uruchomieniu.
Radary Quantum ustanawiają nowy standard dla kompaktowych radarów półprzewodnikowych zapewniając doskonałe obrazowanie celów na krótkich i dalekich dystansach. Posiadają zintegrowaną łączność Wi-Fi oraz uproszczone okablowanie ułatwiające instalację. Dodatkowymi zaletami jest niski pobór energii, lekka konstrukcja i bezpieczna emisja promieniowania.
- Zasięg do 24 mil morskich, minimalny zasięg 6 metrów
- Technologia kompresji impulsów CHIRP zapewnia łatwą identyfikację niewielkich i słabych obiektów nawet przy silnych odbiciach echa.
- Szybka gotowość do pracy zaraz po włączeniu
- Łączność przewodowa (Ethernet/RayNet) oraz bezprzewodowa (Wi-Fi) ze wskaźnikami wielofunkcyjnymi Raymarine z interfejsem LightHouse II
- Niski pobór energii
Doskonałe obrazowanie radaru
Opracowana przez FLIR zaawansowana technologia separacji celów ATX™ wyświetla obiekty takie jak łodzie, skały, boje i komórki pogodowe z doskonałą rozdzielczością i dbałością o jakość separacji.

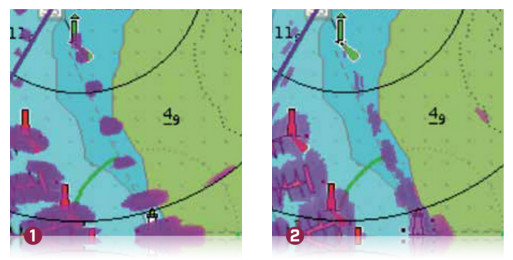

1) Radar Quantum
2) Zwyczajny radar magnetronowy
Kompresja impulsów CHIRP

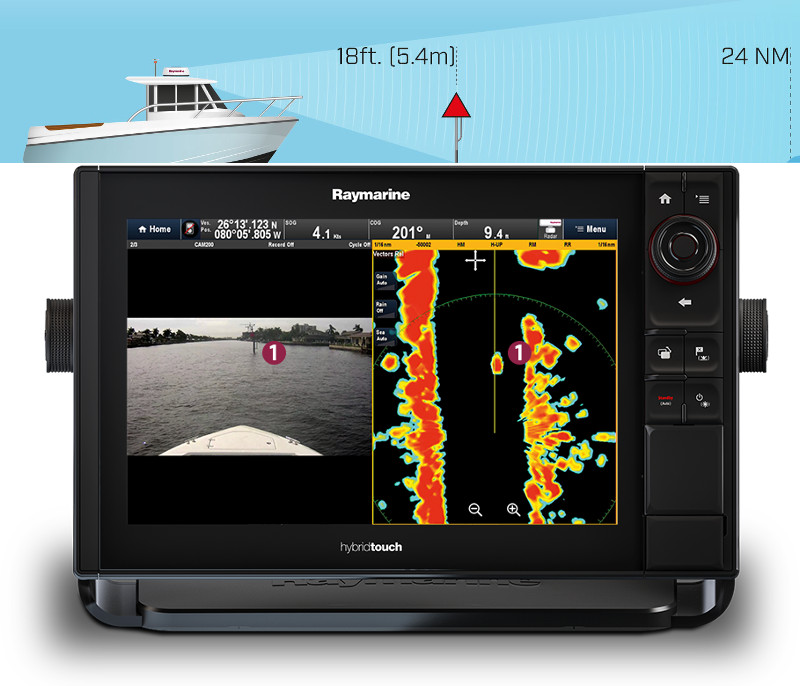

Doskonała detekcja na krótkim dystansie oraz wzmocnione szczegóły celu przy minimalnym zasięgu 6m
Kompresja impulsów CHIRP zapewnia, że większa ilość energii osiągnie każdy cel, co w rezultacie skutkuje ulepszonym obrazowaniem na dłuższych dystansach
1) Znacznik obiektu na bliskim dystansie
Wykrywanie niewielkich celów
Technologia kompresji impulsow CHIRP identyfikuje niewielkie, słabe cele, nawet gdy mieszczą się one w pobliżu silnych odbić echa.

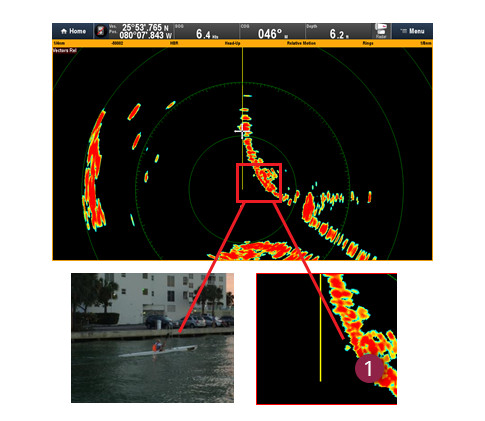

1) Quantum wykrywa mały kajak znajdujący się bardzo blisko nabrzeża grodzi
Szybka świadomość sytuacji
Technologia półprzewodnikowa Quantum „solid-state” jest gotowa do użycia w kilka sekund, bez potrzeby dłuższego okresu „rozgrzewki”.
Uproszczona instalacja

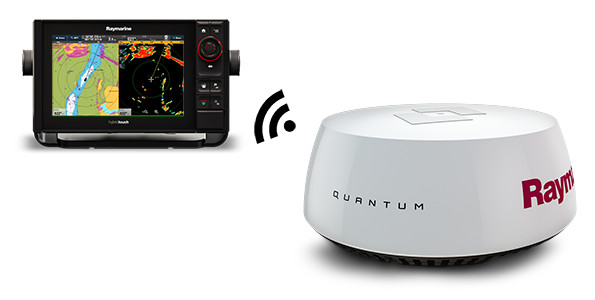

Łatwe połączenie Wi-Fi pomiędzy radarem Quantum a dowolnym wskaźnikiem wielofunkcyjnym Raymarine posiadającym interfejs LightHouse II
Dzięki niewielkiej średnicy kabla zasilania Quantum łatwo jest go przeprowadzić poprzez ciasne miejsca
Łatwa aktualizacja – Quantum używa tego samego wzoru śrub co poprzednia generacja radarów. Opcjonalny adapter kabla Quantum eliminuje potrzebę przeprowadzania nowych kabli radaru.
Energooszczędność i lekka konstrukcja
Waga o 50% mniejsza od tradycyjnych radarów magnetronowych
Bezpieczne emisje dzięki półprzewodnikowemu (solid-state) nadajnikowi Quantum o niskiej mocy
Bardzo niewielki pobór mocy (17 watów podczas transmisji i 7 watów w trybie gotowości)
Dłuższa praca baterii, gdy jacht znajduje się w trakcie żeglowania.
Media:
Specyfikacja techniczna:
| Ogólna | |
|---|---|
| Napięcie wejściowe | 12 lub 24 V DC (Min: 10.8V, Max: 31.2 V) |
| Sieć | Wi-Fi lub poprzez kabel Ethernet (RayNet) |
| Typ anteny | Patch Array |
| Pobór prądu | W trybie transmisji 17W; w trybie gotowości (standby) 7W; w trybie uśpienia 2W |
| Zasięg | Skalowanie od 1/16 do 24 mil morskich |
| Częstotliwość transmisji | 9354 do 9446 MHz |
| Moc szczytowa wyjścia | 20W |
| Duplekser | Cyrkulator |
| Szerokość pulsu (3 dB) | 40 ns do 14.7 μs |
| Długości CHIRP | 400 ns do 20 μs |
| Pasmo CHIRP | Do 32 MHz |
| Pasmo IF | 26 MHz |
| Szum | Mniej niż 4 dB |
| Maksymalny zasięg skalowania | Od 1/16 do 24 mil morskich |
| Szerokość wiązki (nominalna) | 4.9º poziomo i 20º pionowo |
| Polarryzacja | Pozioma |
| Wodoodporność | IPX6 |
| Waga | 5.6 kg (12.3 lb) |
